La connexion à un broker MQTT

Dans tous les logiciels modernes, il est possible de publier des données pouvant être utilisées par d'autres applications. Dans QuickView, nous avons opter pour l'utilisation de MQTT. MQTT est une manière de publier des données selon un protocole standard (voir MQTT sur wikipedia ).

Création d'un "UNS" (Unified Name Space)

L'utilisation de MQTT doit se faire d'une manière standardisée en appliquant les standards ISA-95 dans l'architecture d'un UNS:

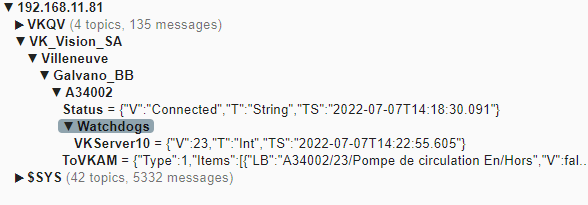

Exemple d'un Unified Name Space:

La configuration

La configuration de la connexion se fait dans VKServer.ini. Une nouvelle section [MQTT] doit être créée. Il faut auparavant avoir obtenu la licence pour permettre cette connexion. La licence correspond à AMConnector car elle est aussi utilisée par VK A&M pour importer des données depuis QuickView.

Exemple de configuration:

[MQTT]
Enabled=1
Host=192.168.11.31
Port=8883
SSlEnable=1
ClientID=VKQuickView
GroupName=A34002
RefreshRate=30
Hierarchical=1
ForceIOType=0
AutoRestart=1
PublishRectifiers=1
PublishMachine=1
PublishCounters=1
PublishDailyData=1
ValueStyle=1
DecimalCount=2

La section [MQTT]

Les mots clef suivants peuvent être définis:

Mot clef	Type	Valeur par défaut	Description
Enabled	Boolean	0	Doit être activé pour que la connexion soit créée.
Host	String	vide	Adresse du broker MQTT
Port	Integer	1883	Numéro du port TCP
SSLEnable	Boolean	0	Vrai si la connexion utilise Open SSL (TLSv1.1) pour une connexion sécurisée. Pour pouvoir travailler en mode SSL sécurisé, il faut placer les dll d'OpenSSL dans le même répertoire que QuickView (version 32bits, version testée: 1.0.2.18)
ClientID	String	GUID	Nom du client MQTT
KeepAlive	Integer	60	Temps en secondes pour garder la connexion en vie lorsqu'il n'y a pas de communication
RefreshRate	Integer	30	Temps en secondes pour l'exécution d'un rafraîchissement des variables
Retain	Boolean	0	Vrai si le contenu des variables doit être préservé sur le broker après la déconnexion. Si ce flag est activé, alors des messages seront renvoyés à tous les clients lors de leur connexion au broker.
BaseName	String	VKQV	Nom de base des topics.
GroupName	String	MachineName	Nom de publication du groupe. En général correspond au code de la machine par exemple: A34002
ForceIOType	Boolean	1	Vrai si le type défini dans les I/O doit être respecté. Si faux alors le système utilise le type des registres des databanks.
Hierarchical	Boolean	0	Vrai pour forcer une hiérarchie dans la publication des variables par exemple: VKQV\23\Température actuelle. Si faux alors le système n'utilise pas le nom de la variable mais son numéro exemple: VKQV\924
PublishMachine	Boolean	0	Vrai pour forcer la publication de la machine et des tableaux correspondants comme les redresseurs, les pompes doseuses.
AutoRestart	Boolean	1	Vrai pour forcer la reconnexion et le démarrage de la publication après une perte de connexion.
ValueStyle	Integer	1	Format des valeurs des variables: 0: Tous les changement de variable sont envoyés dans le même topic soit: BaseName/GroupName/ToVKAM . Le format utilisé sera: { "Type":1, "Items":[{ "LB": "A34001/23/Température actuelle", "V": 12.4, "U":"°C","T":"Double"},{...}], "TS": "2019-04-06T13:46:15.145"} 1: {"V":12.4,"U":"°C","T":"Double","TS":"2019-04-06T13:46:15.145"} V=Value, U=Units, T=Type, TS=TimeStamp
DecimalCount	Integer	2	Nombre de décimales affichées dans les valeurs réelles
UserName	String	vide	Nom de l'utilisateur lorsqu'un login est demandé par le broker
Password	String	vide	Mot de passe lorsqu'un login est demandé par le broker
Language	Integer	0	Langue utilisée pour les textes des alarmes et messages
PublishAlarm	Boolean	0	Vrai pour forcer la publication des alarmes et des messages
UsePosNumber	Boolean	0	Vrai pour utiliser la valeur "display" de la position à la place de son index dans le nom des variables publiées.
PublishDailyData	Boolean	0	Vrai pour publier les données de fonctionnement journalier

La définition des variables dans QuickView

Les variables sont définies dans les IO de QuickView. Le flag 'Q' doit être ajouté à toutes les variables devant être publiées vers MQTT. Ceci se fait soit manuellement dans le fichier IO.ini soit en utilisant le navigateur d'équipement de VKClient10.

Exemple de définition dans [IO.INI]:

; Températures
; ============
300=1,Actual Temperature A,W,RQ,15,0,$FFFF,10,100
301=1,Actual Temperature B,W,RQ,15,1,$FFFF,10,100
302=3,Actual Temperature,W,RQ,15,2,$FFFF,10,100
303=4,Actual Temperature,W,RQ,15,3,$FFFF,10,100
304=5,Actual Temperature,W,RQ,15,4,$FFFF,10,100

La publication des variables

Le système publiera les I/O qui sont définies comme pouvant être publiées dans la définition ci-dessus. Il publiera également les valeurs globales de la machine comme par exemple la définition machine ou les redresseurs à condition que le mot clef "PublishMachine" soit activé.

Les variables sont publiées sous forme d'un enregistrement au format JSON. Exemple:

{"V":12.4,"U":"°C","T":"Double","TS":"2019-04-06T13:46:15.145"}

Les topics de publication dépendent du mot clef "ValueStyle". 2 styles sont définis: 0: Style utilisé avec VKAM ayant une version > 3.0.0.2. et 1: Style utilisé avec VKAM ayant une version <= 3.0.0.2

VariableStyle=0

Ce style utilise des topics prédéfinis dont voici la liste:

Topics	Description
BaseName/GroupName/ToVKAM	Topic dans lequel les changements des variables sont envoyés. Le format du topic sera le suivant: { "Type": int, "Items": Array [ { "LB": string, "V": object, "U": string, "T": string, "S": string }, { .... } ], "TS" : string } Type: Type de message. Toujours 1 pour l'instant LB : Label de la variable V : valeur de la variable U : unité de la variable T: type de la variable S: source de la variable TS: Timestamp Exemple: { "Type":1, "Items":[{ "LB": "A34001/23/Température actuelle", "V": 12.4, "U":"°C", "T":"Double"},{"LB":"A34001/78/Conductivité", "V":2.44, "U":"mS", "T":"Double"}], "TS": "2019-04-06T13:46:15.145"}
BaseName/GroupName/FromVKAM	Topic dans lequel VKAM peut envoyer des commandes à VKQV. Le format utilisé est le même que ci-dessus.
BaseName/GroupName/Watchdogs	Topic dans lequel VKQV va écrire à chaque rafraîchissement des variables. VKQV s'abonne à ce topic pour vérifier que le broker soit bien fonctionnel. Si celui-ci fonctionne correctement, il devrait renvoyer ce que VKQV a écrit. La liaison est déclarée comme débradée si ce topic n'est pas envoyé par le broker après 5 fois le temps de rafraichissement. Dans ce cas, la liaison est interrompue et une nouvelle connexion est tentée. Exemple du contenu envoyé par VKQV: {"V":269,"T":"Int","TS":"2022-06-03T10:28:01.936"}
BaseName/GroupName/Machine/Definition
BaseName/GroupName/Machine/Status
BaseName/GroupName/Alarms
BaseName/GroupName/Messages
BaseName/GroupName/DailyData
BaseName/GroupName/Status	Statut de la connexion VKQV. Lorsque VKQV démarre, il écrit le statut de la connexion soit: {"V":"Connected","T":"String","TS":"2022-06-02T09:20:00.642"}. Avant de se déconnecter, il écrit: {"V":"Disconnected","T":"String","TS":"2022-06-02T10:24:35.123"}. Ce topic est également désigné comme Last Will Topic lors de la connexion.
